Quels sont les types de transmetteurs de niveau ?

Salut! En tant que fournisseur de transmetteurs de niveau, j'ai pu constater par moi-même l'importance de ces astucieux appareils dans diverses industries. Les transmetteurs de niveau sont utilisés pour mesurer le niveau de liquides, de solides ou de boues dans des réservoirs, des récipients et d'autres conteneurs. Ils jouent un rôle crucial pour garantir l’efficacité des opérations, prévenir les débordements et maintenir la sécurité. Dans cet article de blog, je vais plonger dans les différents types de transmetteurs de niveau disponibles sur le marché.

Transmetteurs de niveau hydrostatiques

Commençons par les transmetteurs de niveau hydrostatiques. Ces mauvais garçons fonctionnent sur le principe selon lequel la pression exercée par une colonne de fluide est directement proportionnelle à sa hauteur. Un transmetteur de niveau hydrostatique est généralement installé au fond d’un réservoir et mesure la pression du liquide au-dessus. La lecture de pression est ensuite convertie en mesure de niveau.

L’un des principaux avantages des transmetteurs de niveau hydrostatiques est leur simplicité. Ils ne comportent aucune pièce mobile, ce qui signifie qu’ils sont moins sujets à l’usure et nécessitent un entretien minimal. Ils sont également relativement peu coûteux par rapport à certains autres types de transmetteurs de niveau. Cependant, ils présentent certaines limites. Par exemple, ils peuvent être affectés par des changements dans la densité du liquide et peuvent ne pas convenir aux applications dans lesquelles le liquide a une viscosité élevée ou contient des solides.

Transmetteurs de niveau à ultrasons

Ensuite, nous avons des transmetteurs de niveau à ultrasons. Ces émetteurs utilisent des ondes ultrasonores pour mesurer la distance entre le capteur et la surface du liquide. Le capteur émet une impulsion ultrasonique qui se propage dans l’air et se reflète sur la surface du liquide. Le temps nécessaire à l'impulsion pour revenir au capteur est mesuré et ce temps est utilisé pour calculer la distance jusqu'à la surface du liquide.

Les transmetteurs de niveau à ultrasons sont des appareils sans contact, ce qui signifie qu'ils n'entrent pas en contact direct avec le liquide. Cela les rend idéaux pour mesurer le niveau de liquides corrosifs, collants ou dangereux. Ils sont également faciles à installer et peuvent être utilisés dans une large gamme d'applications, notamment les réservoirs, les silos et les canaux ouverts. Cependant, ils peuvent être affectés par des facteurs tels que la température, l’humidité et la présence de poussière ou de vapeur dans l’air. Ces facteurs peuvent provoquer la diffusion ou l’absorption des ondes ultrasonores, ce qui peut conduire à des mesures inexactes.

Transmetteurs de niveau radar

Les transmetteurs de niveau radar sont un autre type populaire de transmetteur de niveau. Ils fonctionnent sur le même principe que les transmetteurs de niveau à ultrasons, mais au lieu d’utiliser des ondes ultrasonores, ils utilisent des ondes radar. Les ondes radar sont des ondes électromagnétiques qui peuvent traverser l'air, la vapeur et d'autres gaz sans en être affectées.

Les transmetteurs de niveau radar sont très précis et fiables, et peuvent être utilisés dans une large gamme d'applications, notamment dans les environnements à haute température, haute pression et corrosifs. Ce sont également des appareils sans contact, ce qui signifie qu’ils ne nécessitent aucun contact direct avec le liquide. Cependant, ils peuvent être plus coûteux que certains autres types de transmetteurs de niveau et nécessiter des procédures d'installation et d'étalonnage plus complexes.

Transmetteurs de niveau de capacité

Les transmetteurs de niveau capacitif mesurent le niveau d'un liquide ou d'un solide en détectant les changements de capacité entre deux électrodes. Les électrodes sont généralement installées dans le réservoir ou la cuve, et la capacité entre elles change à mesure que le niveau du matériau dans le réservoir change.

Les transmetteurs de niveau capacitifs sont simples et fiables, et ils peuvent être utilisés dans une large gamme d'applications, notamment les liquides, les solides et les boues. Ils sont également relativement peu coûteux par rapport à certains autres types de transmetteurs de niveau. Cependant, ils peuvent être affectés par des facteurs tels que la constante diélectrique du matériau mesuré, la présence de matériaux conducteurs dans le réservoir, ainsi que la température et la pression de l'environnement.

Transmetteurs de niveau à flotteur

Les transmetteurs de niveau à flotteur sont l’un des types de transmetteurs de niveau les plus anciens et les plus simples. Ils fonctionnent grâce à un flotteur qui monte et descend avec le niveau du liquide dans le réservoir. Le flotteur est connecté à un dispositif mécanique ou électrique qui convertit le mouvement du flotteur en mesure de niveau.

Les transmetteurs de niveau à flotteur sont faciles à installer et à entretenir, et ils sont relativement peu coûteux. Ils conviennent également à une large gamme d'applications, notamment les réservoirs, les puisards et les puits. Cependant, ils peuvent être affectés par des facteurs tels que la densité du liquide, la viscosité du liquide et la présence de solides ou de débris dans le réservoir.

Transmetteurs de niveau radar à ondes guidées

Les transmetteurs de niveau radar à ondes guidées sont un type de transmetteur de niveau radar qui utilise une sonde pour guider les ondes radar vers la surface du liquide. La sonde est généralement constituée d’une tige ou d’un câble métallique et s’étend dans le réservoir ou la cuve. Les ondes radar se déplacent le long de la sonde et se reflètent sur la surface du liquide. Le temps nécessaire aux ondes pour revenir au capteur est mesuré pour calculer le niveau du liquide.

Les transmetteurs de niveau radar à ondes guidées sont très précis et fiables, et ils peuvent être utilisés dans une large gamme d'applications, notamment dans les environnements à haute température, haute pression et corrosifs. Ce sont également des appareils sans contact, ce qui signifie qu’ils ne nécessitent aucun contact direct avec le liquide. Cependant, ils peuvent être plus coûteux que certains autres types de transmetteurs de niveau et nécessiter des procédures d'installation et d'étalonnage plus complexes.

Transmetteurs de niveau optique

Les transmetteurs de niveau optiques utilisent la lumière pour mesurer le niveau d'un liquide ou d'un solide. Ils fonctionnent généralement en émettant un faisceau de lumière dans le réservoir ou le récipient et en mesurant la quantité de lumière réfléchie vers le capteur. La quantité de lumière réfléchie change à mesure que le niveau du matériau dans le réservoir change, et ce changement est utilisé pour calculer le niveau du matériau.

Les transmetteurs de niveau optiques sont des appareils sans contact, ce qui signifie qu'ils n'entrent pas en contact direct avec le liquide. Cela les rend idéaux pour mesurer le niveau de liquides corrosifs, collants ou dangereux. Ils sont également faciles à installer et peuvent être utilisés dans une large gamme d'applications, notamment les réservoirs, les silos et les canaux ouverts. Cependant, ils peuvent être affectés par des facteurs tels que la couleur et la transparence du matériau mesuré, la présence de poussière ou de vapeur dans l'air et l'angle du faisceau lumineux.

Transmetteurs de niveau magnétique

Les transmetteurs de niveau magnétiques utilisent un flotteur magnétique qui monte et descend avec le niveau du liquide dans le réservoir. Le flotteur contient un aimant et, lorsqu'il monte et descend, il provoque une modification du champ magnétique. Ce changement du champ magnétique est détecté par un capteur situé à l'extérieur du réservoir et le capteur convertit le changement en mesure de niveau.

Les transmetteurs de niveau magnétiques sont très précis et fiables, et peuvent être utilisés dans une large gamme d'applications, notamment dans les environnements à haute température, haute pression et corrosifs. Ce sont également des appareils sans contact, ce qui signifie qu’ils ne nécessitent aucun contact direct avec le liquide. Cependant, ils peuvent être plus coûteux que certains autres types de transmetteurs de niveau et nécessiter des procédures d'installation et d'étalonnage plus complexes.

Choisir le bon transmetteur de niveau

Maintenant que nous avons couvert les différents types de transmetteurs de niveau, vous vous demandez peut-être comment choisir celui qui convient le mieux à votre application. Voici quelques facteurs à considérer :

• Type de matériau mesuré :Différents transmetteurs de niveau conviennent à différents types de matériaux, tels que les liquides, les solides ou les boues. Assurez-vous de choisir un émetteur compatible avec le matériau que vous mesurez.
• Exigences de précision :Certaines applications nécessitent un niveau de précision élevé, tandis que d’autres peuvent tolérer un niveau de précision inférieur. Tenez compte des exigences de précision de votre application lors du choix d'un transmetteur de niveau.
• Conditions environnementales :Les conditions environnementales dans lesquelles le transmetteur de niveau sera utilisé peuvent également affecter ses performances. Par exemple, si le transmetteur doit être utilisé dans un environnement à haute température ou haute pression, vous devrez choisir un transmetteur conçu pour résister à ces conditions.
• Coût:Le coût du transmetteur de niveau est également un facteur important à considérer. Différents types de transmetteurs de niveau ont des prix différents, alors assurez-vous de choisir un transmetteur qui correspond à votre budget.

Nos produits

En tant que fournisseur de transmetteurs de niveau, nous proposons une large gamme de transmetteurs de niveau pour répondre aux besoins de nos clients. Certains de nos produits populaires incluent :

• Capteur de niveau de liquide: Nos capteurs de niveau de liquide sont conçus pour mesurer avec précision le niveau de liquides dans les réservoirs, récipients et autres conteneurs. Ils sont disponibles dans une variété de types, notamment à ultrasons, radar et capacitifs.

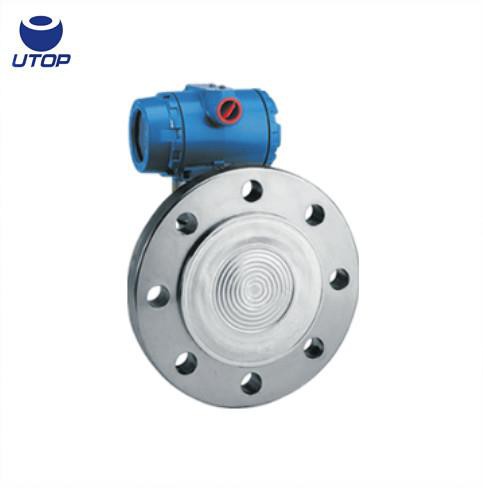

• Capteur de niveau HART: Nos capteurs de niveau HART sont compatibles avec le protocole de communication HART, ce qui leur permet de communiquer avec d'autres appareils dans un système de contrôle de processus. Ils sont disponibles dans une variété de types, notamment hydrostatiques, radar et radar à ondes guidées.
• Transmetteur de niveau de résistance à la corrosion: Nos transmetteurs de niveau de résistance à la corrosion sont conçus pour résister aux conditions difficiles des environnements corrosifs. Ils sont disponibles dans une variété de types, notamment à ultrasons, radar et capacitifs.

Conclusion

En conclusion, il existe de nombreux types de transmetteurs de niveau disponibles sur le marché, chacun présentant ses propres avantages et inconvénients. Lors du choix d'un transmetteur de niveau pour votre application, il est important de prendre en compte des facteurs tels que le type de matériau mesuré, les exigences de précision, les conditions environnementales et le coût. En tant que fournisseur de transmetteurs de niveau, nous sommes là pour vous aider à choisir le transmetteur adapté à vos besoins. Si vous avez des questions ou avez besoin de plus d'informations, n'hésitez pas à nous contacter. Nous sommes toujours heureux de vous aider avec vos besoins en matière de mesure de niveau et de discuter des opportunités d'approvisionnement potentielles. Travaillons ensemble pour trouver la solution de transmetteur de niveau parfaite pour votre entreprise !

Références

• "Manuel de mesure de niveau", par Vega Grieshaber KG
• «Systèmes de mesure et de contrôle industriels», par Peter H. Sydenham et Richard Thorn
• "Manuel d'instrumentation et de contrôle des processus", par Frank D. Petruzella
