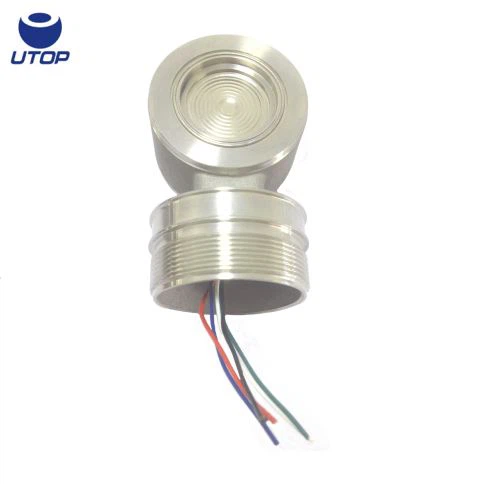

Capteur de pression capacitif en métal
1. Structure entièrement soudée, adaptée à la mesure de nombreux types de supports.
2. Matériau du diaphragme isolé: 316L, Hustelloy-C, Monel, Tantale.
3. Gammes de mesure: -100 ... 0kPa ~ 1.6kPa ... 40000kpa.
4. Pression du système jusqu'à 312 bars pour les applications différentielles.
5. Type de pression: pression manométrique, pression absolue, pression différentielle micro et pression différentielle.

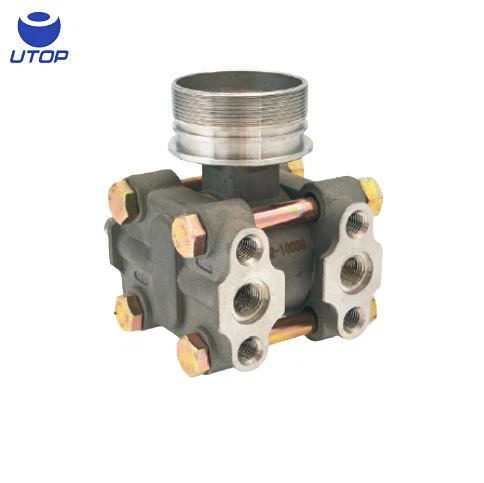

Capteur de pression capacitif en métal
Modèle: UPX3351
La description
Le capteur de pression capacitif en métal UPX3351 utilise deux condensateurs à plaque comme éléments sensibles. Le capteur est un module complet de soudure soudée, la pression de traitement est transmise au diaphragme de l’élément sensible à travers un diaphragme isolé et de l’huile de silicium remplie, afin de modifier le déplacement des cartes de capacité et ainsi effectuer les changements de signal capacitif.
Ce capteur de pression capacitif en métal peut avoir un signal de capacité directement, simultanément le circuit amplifié peut également être installé dans le cou du capteur pour lui donner un signal de sortie standard 4 ~ 20mA.
traits
* Structure entièrement soudée, adaptée à la mesure de nombreux types de supports;
* Matériau du diaphragme isolé: 316L, Hustelloy-C, Monel, Tantale;
* Plages de mesure: -100… 0kPa ~ 1.6kPa… 40MPa;
* Pression du système jusqu'à 312 bars pour les applications différentielles;
* Type de pression: pression manométrique, pression absolue, pression différentielle micro et pression différentielle
* Capteur de pression capacitif en métal de haute qualité.
Caractéristiques
milieu de pression | gaz ou liquides compatibles avec316L, Hastelloy-C, tantale ou monel |
| plages de pression | -100 ... 0kPa ~ 1.6kPa ... 40000kpa |
| type de pression | jauge (G), absolue (A), différentielle (D) |
pression du système | 10MPa pour la pression différentielle, 4MPa pour la pression différentielle micro 32MPa pour une pression différentielle élevée dans le système |
| signal de sortie | signal capacitif ou 4 ~ 20mA |
| précision | ± 0,2% FS (standard), 0,5% FS |
| stabilité à long terme | <0.2% fs=""> |
| effet de pression du système sur zéro | 0.5% FS |
| plage de température de fonctionnement | -40 ~ + 100 ℃ |
| plage de température de stockage | -40 ~ + 120 |
| coefficient de température de zéro | 0.25% FS / 55 |
| coefficient de température de l'étendue | 0.5% FS / 55 |
| la resistance d'isolement | 500MΩ @ 100VDC |
| matériau du diaphragme | 316L, option: Hastelloy-C, Tantale ou Monel |
interface électrique | 5 fils PVC colorés de signal capacitif différentiel et de signal de température 2 fils colorés en PVC isolés d'une boucle de courant de 4 ~ 20mA |
| huile remplie | huile de silicone |
Application
Le capteur de pression capacitif en métal UPX3351 est largement utilisé dans la fabrication de médicaments, l'industrie alimentaire ainsi que dans la protection de l'environnement, etc.
