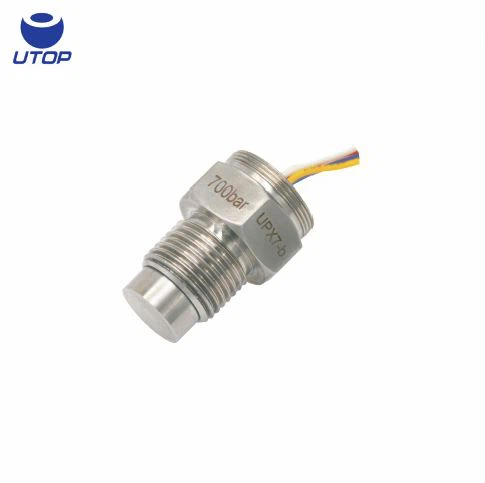

Capteur de pression de jauge de contrainte
1. Haute précision, haute performance.
2. Convient pour les mesures de pression moyenne et haute.
3. Structure isolée, adaptée à de nombreux types de milieux de pression.
4. Anti-corrosif, anti-usure, anti-impact.
5. Le port de pression a un type de cavité et un diaphragme de rinçage.

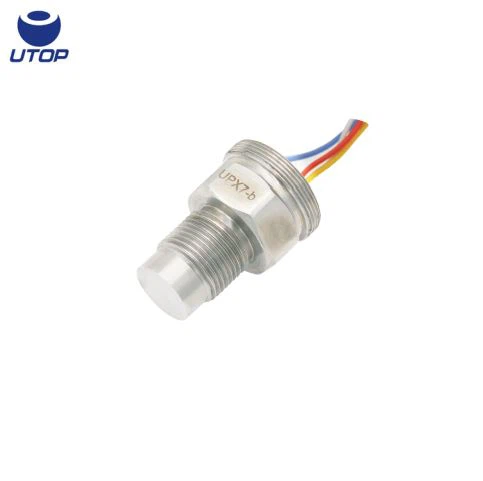

Capteur de pression de jauge de contrainte
La description
Le capteur de pression de jauge de contrainte UPX7-b est basé sur la technologie de jauge de contrainte à feuille métallique, l’élément de détection est une jauge de contrainte et la jauge de contrainte forme un pont de Wheatstone à l’arrière du diaphragme pour détecter la déformation du diaphragme verticalement au diaphragme.
Le capteur de pression de jauge de contrainte UPX7-b est fabriqué avec un diaphragme affleurant. Ses performances et son principe sont similaires à ceux de l’UPX7-a. En utilisant une structure intégrée sans joint torique ni soudure, sa plage de mesure peut atteindre 6000 bars.
traits
◇ Haute précision, haute performance
◇ Convient pour les mesures de moyenne et haute pression
Structure Structure isolée, adaptée à de nombreux types de milieux de pression
◇ Anti-corrosif, anti-usure, anti-impact
Port Le port de pression a un type de cavité et un diaphragme
Caractéristiques
| milieu de pression | gaz ou liquide compatible à l'acier inoxydable |
| plages de pression | 0 ~ 40 bars ... 6000 bars |
| pression de surcharge | 150% FS |
| signal de sortie | ~ 1.5mV / V |
| précision | 0.25% FS (standard), 0.5% FS |
| zéro déséquilibre | <± 2%=""> |
| stabilité à long terme | <0.2% fs=""> |
| tension d'excitation suggérée | 6VDC ~ 12VDC |
| max. tension d'excitation | 5VDC ~ 18VDC |
| plage de température compensée | -10 ~ + 60 |
| plage de température de fonctionnement | -20 ~ + 70 |
| coefficient de température de zéro | 0.2% FS / 10 |
| coefficient de température de l'étendue | 0.2% FS / 10 |
| résistance d'entrée | 380 ± 5Ω, 1000 ± 5Ω |
| résistance de sortie | 350 ± 5Ω, 1000 ± 5Ω |
| la resistance d'isolement | 100MΩ @ 50VDC |
| connexion de processus | G1 / 2 ou autres |
| connexion électrique | Fil flexible de PVC 4colored |
| matériau de membrane de pression | 17-4PH |
| matériel de logement | 1Cr18Ni9Ti / 17-4PH |
Le capteur de jauge de contrainte UPX7-b utilise la soudure comme méthode de scellement et est largement utilisé dans les industries des produits alimentaires, des médicaments et des boissons.
